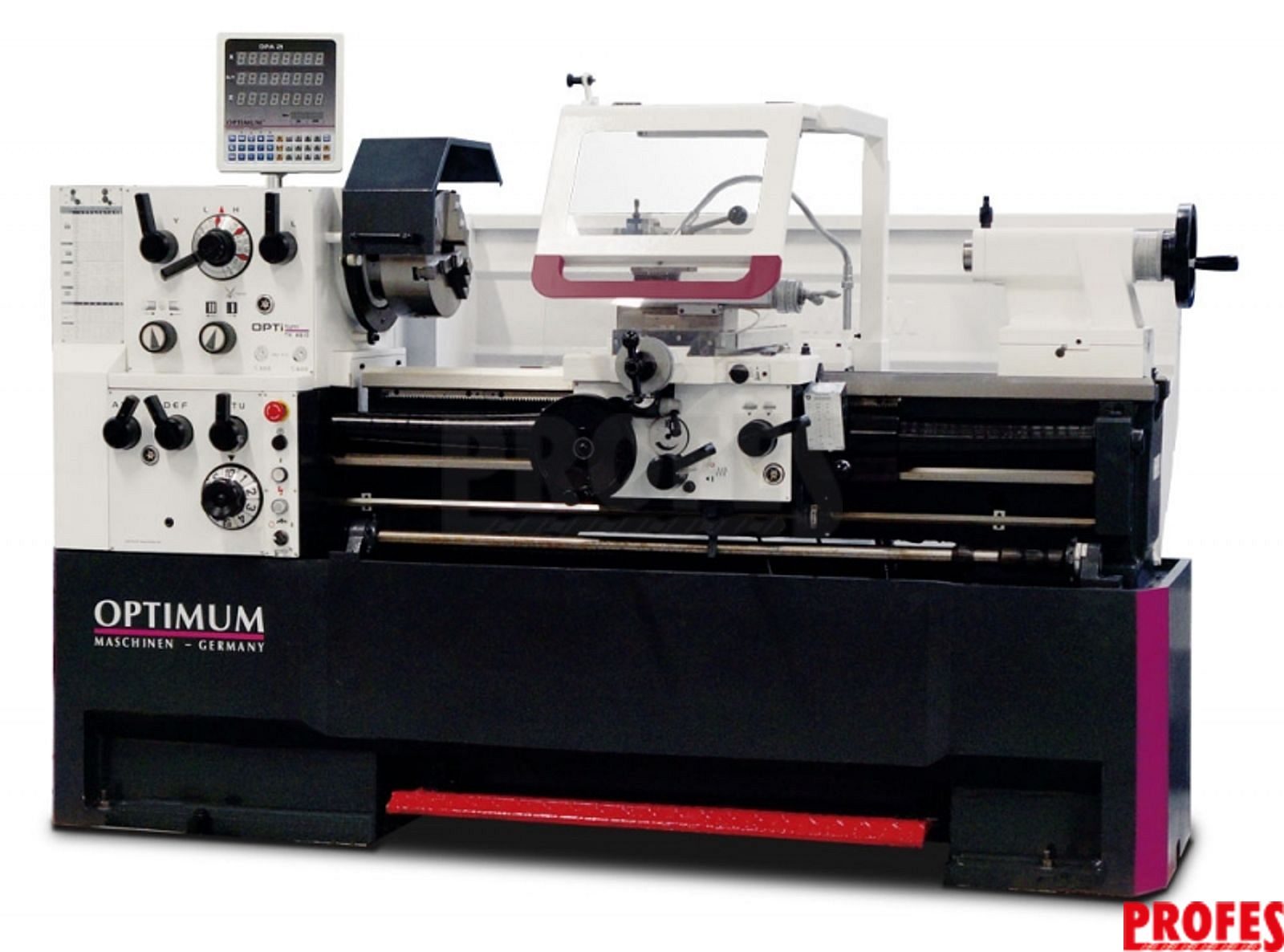

Soustruh OPTIturn TH 4610
Prodejna 28. října Jeseník | není dostupné |
Prodejna Bruntál | není dostupné |
Prodejna Dukelská Jeseník | není dostupné |
Externí sklad | skladem |
Soustruh OPTIturn TH 4610:
Masivní, plně vybavené soustruhy s digitálním odměřováním polohy. Mimořádně klidný chod bez vibrací zajišťuje stojan a lože, které jsou odlity z jednoho kusu.
- Upínání vřetene Camlock DIN ISO 702-2 č. 6
- Kalené a broušené vřeteno uložené kuželíkových ložiscích, které běží v olejové lázni
- Zaručená házivost čela vřetene
- Uzavřená posuvová skříň s rychlým řazením, ozubená kola jsou kalená a broušená, uložená v olejové lázni
- Podstavec a lože stroje jsou odlity z jednoho kusu litiny
- Vyjímatelný můstek lože
- Kalené a broušené vodící plochy lože
- Centrální mazání vodících ploch
- Dorazová tyč se čtyřmi vačkami pro vypínání podélného posuvu
- Koník přestavitelný pro soustružení kuželů o ±15 mm
- Chod vpravo-vlevo přepínatelný ovládací pákou
- Podpěťový spínač, nouzový vypínač a jištění motoru
- Mechanická nožní brzda vřetene
- Provedení podle DIN 8606 (nástrojařská přesnost)
- Digitální odměřování všech tří os pomocí skleněných pravítek
Obsahuje:
- Sklíčidlo není součástí dodávky!
- Dva pevné hroty MK4
- Redukční pouzdro MK6/MK4
- Stěna ostřiku (namontovaná)
- Nožní brzda vřetene
- Halogenová lampa 50 W/24 V
- Závitový indikátor
- Kufřík s nářadím
- Olejová náplň
- Digitální odměřování
- Ukazatel polohy DPA 21
- Pevná luneta pro Ø 25 – 178 mm
- Pohyblivá luneta Ø 19 – 114 mm
- Rychloupínací nožový držák SWH 5-B (volitelně čtyřpolohová nožová hlava)
- Držák pro čtyřhranné nože D 25×120 mm
- Podstavec stroje
- Chladicí zařízení
Výška hrotu : 230 mm
Max. točný průměr nad ložem : 465 mm
Max. točný průměr nad suportem : 270 mm
Max. točný průměr bez můstku : 690 mm
Vzdálenost mezi hroty : 1000 mm
Délka můstku : 240 mm
Kužel vřetene : MK6
Otáčky : 25 – 2000 ot/min
Otáčky - provedení Vario : 10 – 2500 ot/min
Plynulá změna otáček : ne
Počet rychlostních stupňů : 12
Průchod vřetene : 58 mm
Upnutí vřetene : Camlock DIN ISO 702-2 č. 6
Posuv pinoly : 130 mm
Kužel pinoly koníku : MK4
Posuv podélný : 0.031– 1.7 mm/ot.( 40 )
Posuv příčný : 0.014– 0.784 mm/ot.( 40 )
Max. posuv nožového suportu : 128 mm
Max. posuv příčného suportu : 285 mm
Závit metrický : 0.1 –14 mm/ot.( 53 )
Závit palcový : 2 –112 záv./1“( 40 )
Závit trapézový : 4– 112 D.P.( 50 )
Závit modulový : 0.1– 7 M.P.( 34 )
Příkon motoru chladícího čerpadla : 100 W
Příkon : 5500 W
Elektrické připojení : 400 V
Rozměry : 2200 × 1245 × 1568 mm
