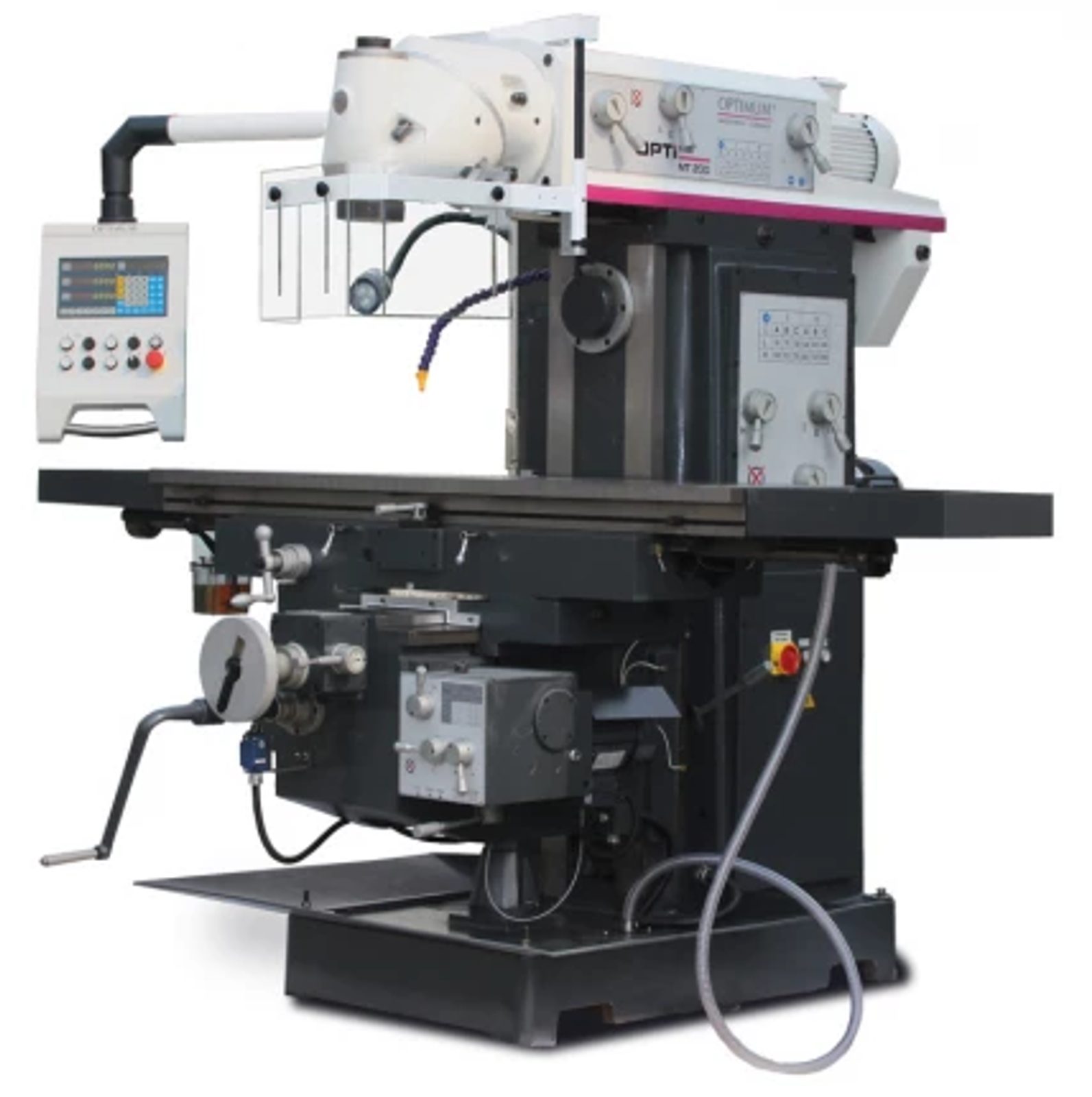

Univerzální frézka OPTImill MT 200

• Frézovací hlava

  Možnost práce v horizontální poloze s podpěrou a upínačem pro kotoučovou frézu



  Ovládací panel stroje

  Přehledný vestavěný ovládací panel s integrovaným ukazatel polohy

  Otočný kolem své osy o 360°

  Výrazné snížení výrobního času



  Technická data

  Vrtací výkon trvalý | ocel	28 mm
  Vrtací výkon max. | ocel	30 mm
  Řezání závitů | ocel	M24
  Max. průměr stopkové frézy	20 mm
  Max. průměr nožové hlavy	100 mm
  Rozměry pracovního stolu	1600 × 360 mm
  Max. zatížení stolu	450 kg
  T-drážky | počet	3
  T-drážky | velikost drážky	14 mm
  T-drážky | rozteč	95 mm
  Kužel vřetene	ISO50
  Rozsah posuvu - osa X	1290 mm
  Rychlost strojního posuvu - osa X	22 – 420  mm/min
  Rychloposuv - osa X	1290 mm/min
  Výkon motoru posuvu - osa X	1100 W
  Rozsah posuvu - osa Y	280 mm
  Rychlost strojního posuvu - osa Y	22 – 393 mm/min
  Rychloposuv - osa Y	1205 mm/min
  Výkon motoru posuvu - osa Y	1100 W
  Rozsah posuvu - osa Z	400 mm
  Rychlost strojního posuvu - osa Z	10 – 168 mm/min
  Rychloposuv - osa Z	513 mm/min
  Výkon motoru posuvu - osa Z	1100 W
  Otáčky horizontálního vřetene	58 - 1800 ot/min
  Otáčky vertikálního vřetene	60 - 1750 ot/min
  Počet rychlostních stupňů	12
  Min. vzdálenost vřetene a stolu	90 - 400 mm
  Max. vzdálenost vřetene a stolu	520 mm
  Úhel otáčení frézovací hlavy	360 °
  Výkon motoru horizontálního vřetene	4000 W
  Výkon motoru vertikálního vřetene	4000 W
  Výkon motoru chladícího čerpadla	90 W
  Příkon	9200 W
  Elektrické připojení	400 V
  Rozměry (š × v × h)	2020 × 1920 × 2460 mm
  Hmotnost	2220 kg

  Argumenty

  • Možnost práce v horizontální poloze s podpěrou a upínačem pro kotoučovou frézu



• Robustní konstrukce stroje

•



• Broušená ozubená kola, která běží v olejové lázni, zajišťují velmi klidný chod

•



• Těžké, masivní provedení z vysoce kvalitní litiny

•



• Všechna vedení jsou kalená a nastavitelná pomocí klínových lišt

•



• Centrální mazání

•



• Dostatečně velká ovládací ruční kola se stupnicí

•



• Pracovní LED osvětlení

•



• Snadná obsluha ovládacích prvků pro změnu otáček

•



• Chladící zařízení

•



• Stabilní pravoúhlá vedení v ose Y a Z

•



• Strojní posuv stolu ve všech třech osách

• Rozsah dodávky

  • Upínací trn pro frézu Ø 27 mm
  • Upínací trn pro frézu Ø 32 mm
  • Upínací trn pro frézu ISO50 / Ø 32 mm
  • Redukční pouzdro ISO50 / MK4
  • Kleštinový upínač Ø 4 – 26 mm
  • Digitální odměřování polohy
  • Seřizovací nářadí
